Calotas torisféricas

Clique nas imagens para ampliar

A Metal Tampos Trabalha com um seguimento de Abaulamento e Bordeamento para calotas Torisféricas.

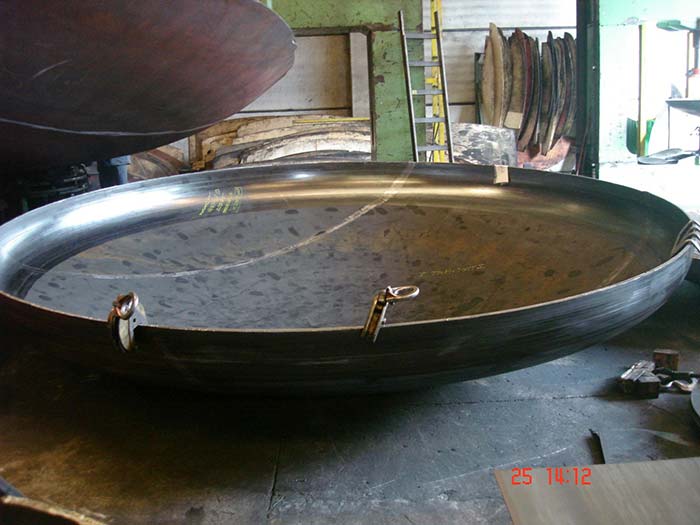

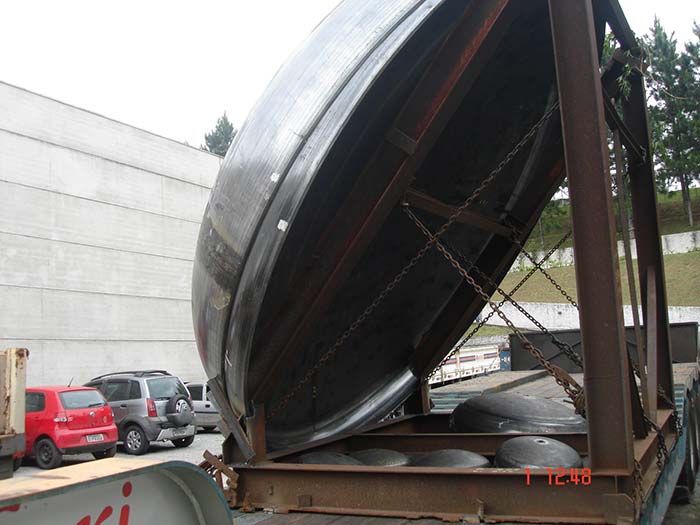

Modelos tipo Calotas Torisféricas para :

Metal 10 (Tipo Decimal ASME 10%)

R = D

r = 0,1 D

h¹ = 15 a 60 mm

h² = 0,1937 D

V = volume = 0,1 D³

e = 2 a 25,4 mm ( A Inox ) e 31,7 mm ( A Carbono )

Ds = ( diâmetro do disco ) = 1,12D + 2h¹

Peso ( kg ) = 6,28 Ds² e ( Ds em mm, "e" em mm )

Cálculo para qualquer tipo Calotas Torisféricas - Abaulado e Bordeado

Caso nenhum dos tipos ateriores descritos preencha os requisitos desejados, o cliente poderá dimensioná-lo de acordo com suas nescessidades para Calotas torisféricas, ou mesmo para melhor aproveitamento de chapa.

1 - Critério para Dimensionamento calotas torisféricas

R = raio de abaulamento - qualquer, conforme desejado para conformação de Calotas torisféricas.

r = raio de bordo - as medidas disponiveis são as seguintes :

20, 40, 50, 60, 80, 90, 100, 125, 150, 175, 200, 225, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500, 525, 550, 575 e 600.

D = diâmetro interno de 250 a 6500 mm

h¹ = altura da parte reta de 10 a 60 mm

e = 2 mm - até diâmetro 1.000 mm / 3 mm - à 31,7 mm - até 6500 mm

2 Cálculo do disco para calotas torisféricas
2.1 Calcular a relação ; F = D 2r / 2 ( R-r )
2.2 Determinar F1 na Tabela 4.
2.3 Calcular Ds (diâmentro do disco ) substituindo os valores na fórmula: Ds = (R-r) F1 + 3,06r + 1,50e + 2h¹

Exemplo:

D = 2500 mm; R = 2400 mm; r = 200 mm, h = 20 mm; e = 1/2" ( 12,7 mm )

F = 2500 - 2 x 200 / 2 (2400 - 200 ) = 0,477

Como este valor não consta na tabela, esar a média dos valores correspondentes a 0,475 e 0,478 obtendo-se o valor F1 = 0,9694.

A Metal Tampos solicita Consultar sempre que Precisar.
