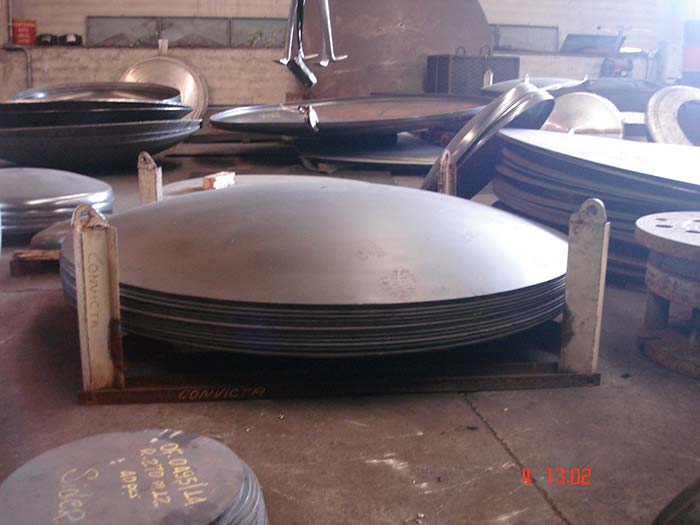

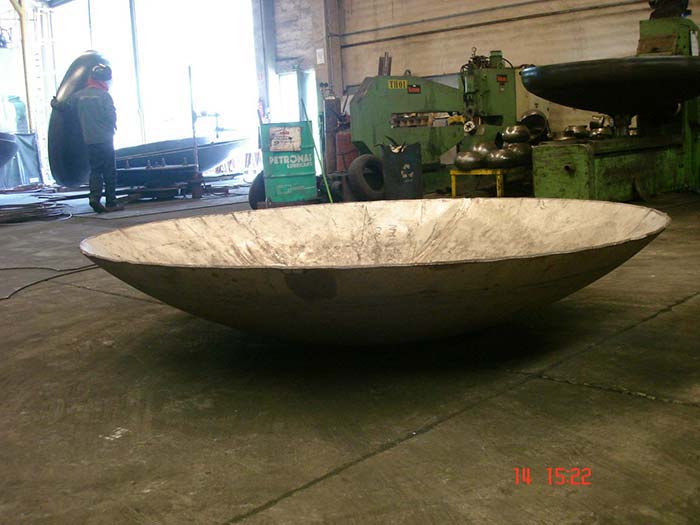

Metal Tampos Atende Serviços abaulamento de tampos.
Linha Diferenciada para manter a Nossa qualidade e seguindo a Capacidade de nossas Máquinas.
Temos algumas aplicações para abaulamento de tampos :
Vasos de Pressão, Tanques para postos de Combustiveis, Autoclaves, Filtros Industriais, Implementos Agrícolas, Caldeirão Insutrial, Compressores, Secadores de Ar, Betoneiras, Tanques Rodoviários, e mais uma infinidade de Aplicações para abaulamento de tampos em vários segmentos.
Sempre solicitampos todas as Informações tecnicas para abaulamento de tampos que deve ser fornecidas pelo cliente para execução de serviço.
Abaulamento de Tampos para uso comum e com características especiais.
- 1 Diâmetro Interno/Externo (D) ;
- 2 Quantidade de Peças ;
- 3 Tipo de Tampo ( modelo );
- 4 Altura de parte reta ( h¹ ) ;
- 5 Material ( especificação ) ;
- 6 Espessura Nominal ;
- 7 Espessura mínima pós-conformação ;
- 8 Tratamento térmico : Informar o Tipo de Trat. Térmico ( Recozimento Pleno ou Alívio de tensões, ect...) ;
- 9 Tolerâncias ( se diferente da STD ) ;
Solicitamos ao Cliente todas as informações para abaulamento de tampos através de e-mail .
Caso nenhum dos Tipos anteriores descritos preencha os requisitos desejados, o cliente poderá dimensioná-lo de acordo com suas nescessidades, ou mesmo para melhor aproveitamento de abaulamento de tampos .
- 1 Critério para Dimensionamento :
R= raio de abaulamento - qualquer, conforme desejado.
r= raio de bordo - as medidas disponíveis são as seguintes:
20, 40, 50, 60, 80, 90, 100, 125, 150, 175, 200, 225, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500, 525, 550, 575 e 600 mm .
D = diâmetro Interno - de 250 a 6500 mm
h1 = altura da parte reta de 10 a 60 mm
e = 2 mm - até diâmetro 1000 mm
3 mm - até 31,7 mm - até diâmetro 6500 mm
- 2 Cálculo do Disco
- 2.1 Calcular a relação : F = D 2r / 2 ( R-r )
- 2.2 Determinar F1 na Tabela 4.
2.3 Calculo Ds ( Diâmetro do Disco ) Substituindo os valores na Fórmula: Ds = ( Rr ) F1 + 3,06r + 1,50e + 2h1 .
