Muito prazer, somos a Metal Tampos!
A Metal Tampos é uma empresa especializada em abaulamento e bordeamento de diversos tipos de tampos industriais em aço carbono, aço inox, alumínio e titânio, com aplicações voltadas para indústria química, petroquímica, farmacêutica, máquinas, construção naval, construção civil, alimentícia, cervejarias, usina de álcool, açúcar e biodiesel.

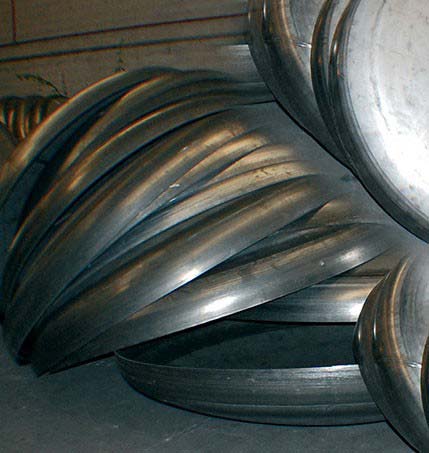

* Tipos de tampos industriais
Metal 4
R = 1,2 a 1,40 D
D = 1.000mm, r = 20 a 40mm
D > 1.000mm, r = 40 a 60mm
D = 250 a 6.500mm
h1 = 15 a 30mm
e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
h2 e Ds (diâmetro do disco) = vide cálculo de tampos
Peso (Kg) = 6,28 Ds² e (Ds em m, ”e” em mm).
Metal 5
R = D
r = 0,033 D
D = 250 a 6500mm
h1 = 20 a 60mm
h2 = 0,153 D
V = volume = 0,07 D³
e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
Ds (diâmetro do disco) = 1,05D + 2h1 + 1,50e
Peso (Kg) = 6,28 Ds² e (Ds em m, ”e” em mm).
Metal 6 (ASME 6%)
R = D
r = 0,06 D
D = 250 a 6500mm
h1 = 15 a 60mm
h2 = 0,169 D
V = volume = 0,08 D³
e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
Ds (diâmetro do disco) = 1,08D + 2h1 + 1,0e
Peso (Kg) = 6,28 Ds² e (Ds em m, ”e” em mm).
Metal 10 (Tipo Decimal ASME 10%)
R = D
r = 0,1 D
D = 250 a 6500mm
h1 = 15 a 60mm
h2 = 0,1937 D
V = volume = 0,1 D³
e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
Ds (diâmetro do disco) = 1,12D + 2h1
Peso (Kg) = 6,28 Ds² e (Ds em m, “e” em mm)
Metal 11 (Semi-elíptico ASME 2:1)
R = 0,825 D
r = 0,154 D
D = 400 a 4000mm (D < 400mm sob consulta)
h1 = 15 a 60mm
h2 = 0,25 D
V = volume = 0,13D³
e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
Ds (diâmetro do disco) = 1,18D + 2h1
Peso (Kg) = 6,28 Ds² e (Ds em m, “e” em mm)
Metal 12 (Semi Elíptico ASME 2:1)
R = 0,904 D
r = 0,172 D
D = 400 a 4000mm (D < 400mm sob consulta)
h1 = 15 a 60mm
h2 = 0,25 D
V = volume = 0,133 D³
e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
Ds (diâmetro do disco) = 1,18D + 2h1
Peso (Kg) = 6,28 Ds² e (Ds em m, “e” em mm)
Somente Abaulado (SA)
R = D (ou, sob consulta)
D = 250 a 6800mm (ou qualquer diâm. em setores)
H = 0,134 D
e = 2,0 à 31,7mm
Ds (diâm. do disco) = 1,047D + 0,52e (p/ r ? D)
Peso (Kg) = 6,28 Ds² e (Ds em m, “e” em mm)
V = volume = 0,054 D³
Somente Bordeado (SB)
r = 10 à 140mm (ou, sob consulta)
D = 250 a 6500mm
h1 = 15 à 60mm
e = 2,0 à 31,7mm
Ds (diâm. do disco) = D + 1,14r + 1,57e + 2h1
V = volume = Dr²/4 – 0,66 Dr²
Peso (Kg)= 6,28 Ds² e (Ds em m, “e” em mm)
Flangeado (FL)
R = D (ou, sob consulta)
b = 30 a 60mm
D = 300 a 6500mm
H = 0,134 D
e = 2,0 à 31,7mm
Ds (diâmetro do disco) = 1,047D + 0,52e + 2b
V = volume = 0,054 D³
Peso (Kg)= 6,28 Ds² e (Ds em m, “e” em mm)
Difusor (DF) – Tipo reverso
R = 1,4 D (ou, sob consulta)
r = 20 à 150mm
D = 300 a 6500mm
h1 = 20 a 40mm
e = 1,5 à 31,7mm
Ds (diâmetro do disco) = 1,02D + r + 2h1
H = h1 + r + e
V = volume = ( /4 D² r – 0,65D . r²) – (R . h2² – 0,33 . h2³)
Peso (Kg)= 6,28 Ds² e (Ds em m, “e” em mm)
Toricônico (TC)
- Mão-de-obra somente raio de bordo
r = 20 à 200mm
D = 300 a 6500mm
H2 = 900mm (máximo)
e = 2 à 31,7mm
Desenvolvimento – Cálculo do Tampo Toricônico
Semi – Esférico (SE) – Hemisférico
R = 0,5D
D = 300 à qualquer diâmetro em setores
e = 3 à 38,1mm
Ds (diâmetro do disco) = 1,42D
Peso (Kg) = 12,25 D² (D em m, “e” em mm)
Desenvolvimento – Determinação da calota central e gomos da semi-esfera
Caso nenhum dos tipos de tampos industriais anteriores descritos preencha os requisitos desejados, o cliente poderá dimensioná-lo de acordo com suas necessidades, ou mesmo para melhor aproveitamento de chapa. Alguns Algumas medidas de tipos de tampos industriais deveram ser fornecida pelo cliente.

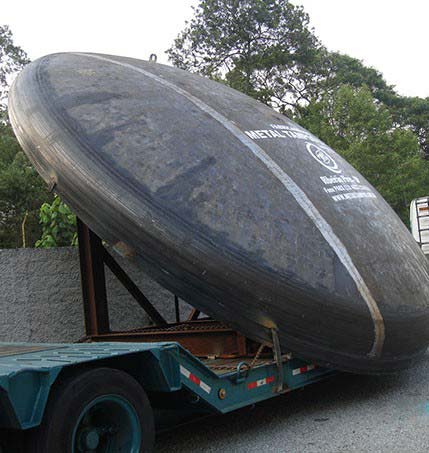

Algumas aplicações de tipos de tampos industriais : Vasos de Pressão, Tanques para Postos de Gasolina, Autoclaves, Filtros Industriais, Implementos Agrícolas, Caldeirão Industrial, Compressores, Secadores de Ar, Betoneiras, Tanques Rodoviários, e mais uma infinidade de aplicações em vários seguimentos.

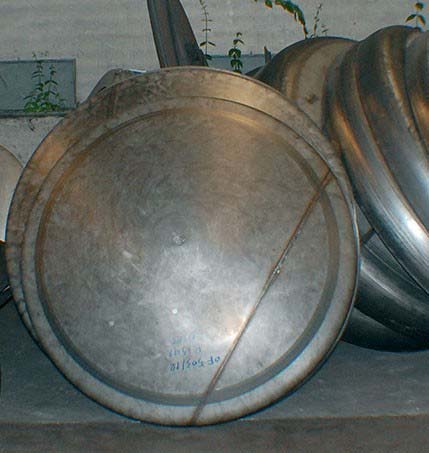

Tipos de Tampos industriais para uso comum e com características especiais.
1 – Diâmetro Interno/externo (D)
2 – Quantidade
3 – Tipos de tampos industriais
4 – Altura da parte reta (h)
5 – Material (especificação)
6 – Espessura nominal
7 – Espessura mínima pós-conformação
8 – Tratamento térmico: recozimento pleno, alívio de tensões, etc.
9 – Tolerância (se diferente da STD)
