Tampo torisférico

Clique nas imagens para ampliar

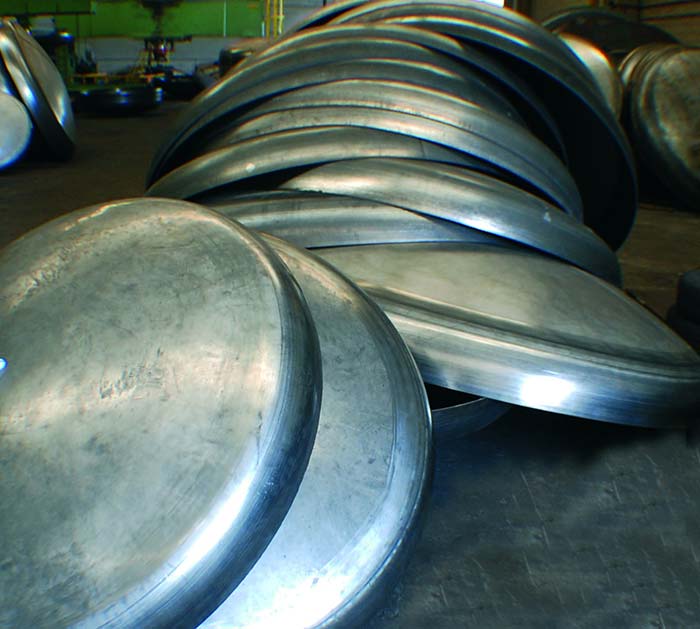

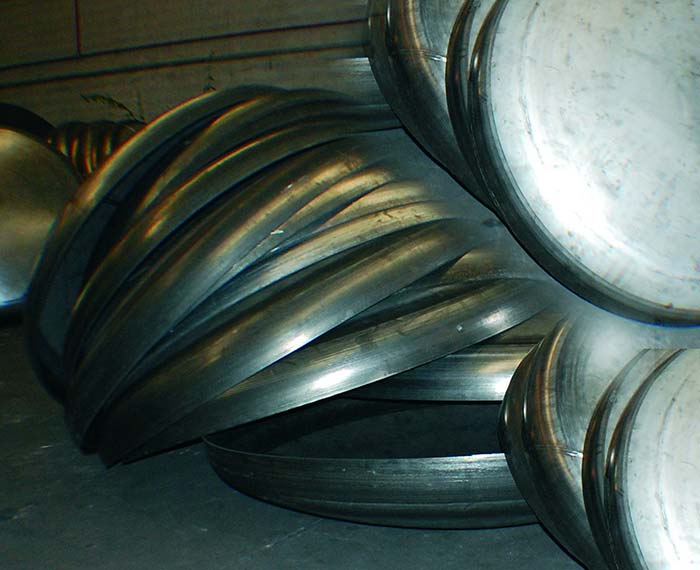

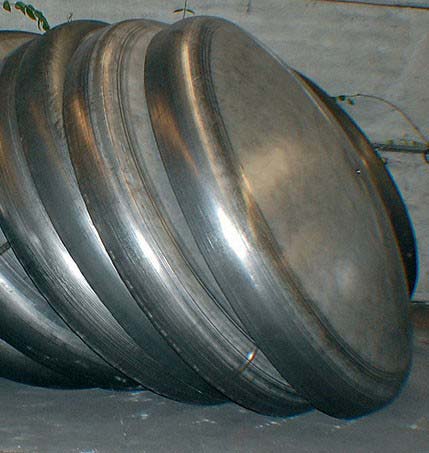

Tampo torisférico Diâmetro 250mm até 6500mm, espessura 2mm até 32mm para aço carbono e 25mm para aço inox. Fabricamos tampo torisférico abaulados e bordeados, bandejas, tampo difusor, semi-esfera, tampo somente abaulado, tampo somente bordeado, tampos flangeados e fazemos bordeamentos em cones.

METAL TAMPOS

A Metal Tampos é uma empresa especializada em tampo torisférico, Abaulamento e Bordeamento de tampos Industriais em aço corbono e aço inox, alumínio e titânio, com aplicações naval e Outros.

Tampo torisférico para vasos de pressão, tampo torisférico de tanques para Postos de Combustíveis, tampo torisférico para Autoclaves, tampo torisférico para Filtros Industriais, Implementos Agrícolas, Caldeirão Industrial, Compressores, Secadores de Ar, Betoneiras, Tanques Rodoviários, e mais uma infinidade de aplicações em vários segmentos.

Informações técnicas que devem ser fornecidas pelo cliente para execução do serviço. Tampo para uso comum e com características especiais.

1. Diâmetro Interno/Externo ( D ); 2. Quantidade; 3. Tipo do Tampo; 4. Altura da parte reta ( h1 ); 5. Material ( Especificação ); 6. Espessura Nominal; 7. Espessura Mínima pós-conformação; 8. Tratamento térmico : recozimento pleno, alívio de tensões, etc...; 9. Tolerância ( se diferente da STD ).

METAL 10 ( Tipo Decimal ASME 10% ) R= D; r = 0,1D; D = 250mm a 6500mm; h1 = 15 a 60 mm; h2 = 0,1937 D; V = volume = 0,1D³; espessura = 2 a 25 mm ( A Inox ) e 31,7 mm ( A Carbono ); Ds ( diâmetro do disco ) = 1,12 D + 2h¹; Peso ( Kg ) = 6,28 Ds² e ( Ds em m, "e" em mm ).

PREPARAÇÃO DO MATERIAL

Preparação do Material a ser enviado para fabricação de tampos, Material : Aço Carbono ou Aço Inox - aconselhamos aos Clientes adquirirem as chapas de fornecedores idôneos e com certificado de qualidade. O Material não adequado poderá apresentar no processo de fabricação, rachaduras ou outros defeitos, impossibilitando a execução da peça e ocasionando grandes transtornos.

Quanto à dureza, deve estar compreendida em 110 a 150 HB. Como Opção, o cliente poderá fornecer ao invés de disco. Neste caso, será acrescentado o preço do corte e da solda ( quando houver ) no material.

Discos Soldados : A Soldagem deverá ser bem executada e com eletrodos adequados; caso contrário, ao ser prensado não resistirá, rompendo-se. A Solda deverá ficar rente à superficie da chapa.

Localização, o(s) filete(s) de solda devem ficar aproximadamente a 1/4 D da linha de centro, nunca próximo a linha de centro ou da borda. Soldar as chapas de forma que sejam no mesmo sentido da laminação.

(Não soldar materiais com características físicas diferentes, por exemplo: dureza, espessura, etc.). Os discos deverão estar com diâmetro de acordo com os cálculos indicados, ter as bordas acabadas, sem trincas e rebarbas.
