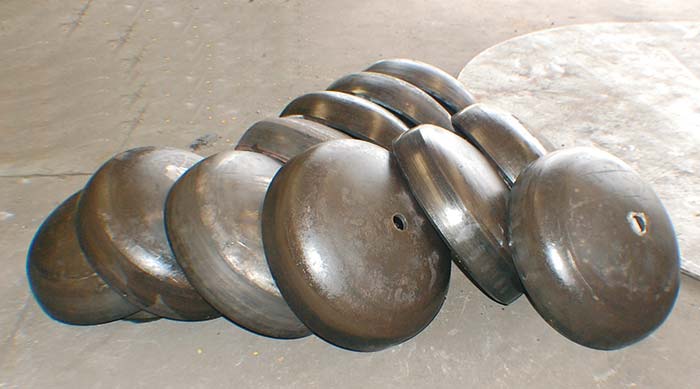

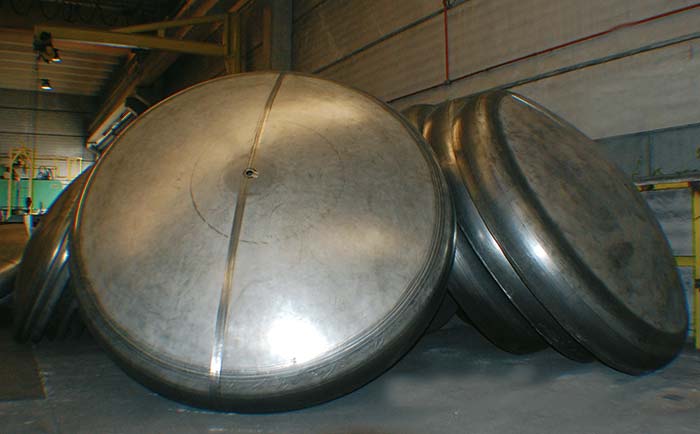

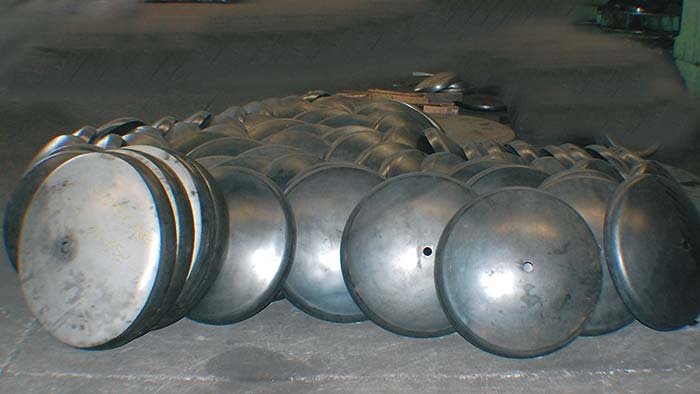

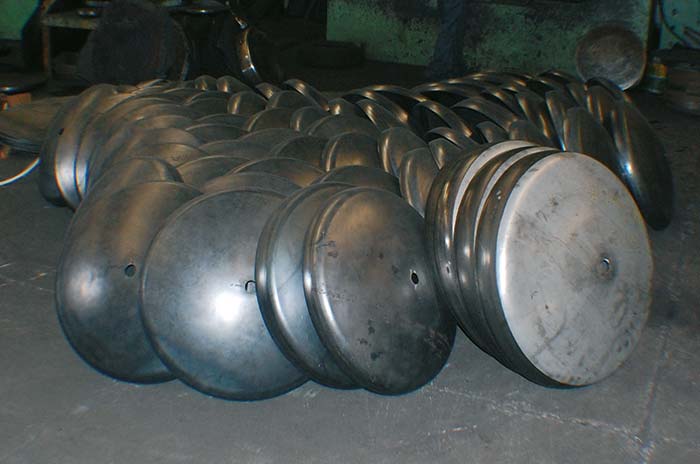

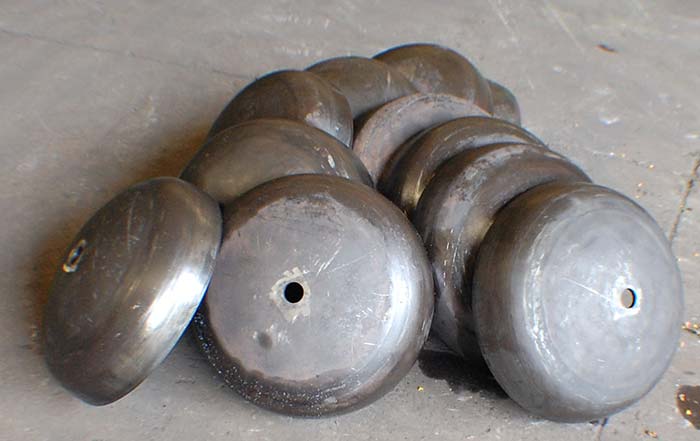

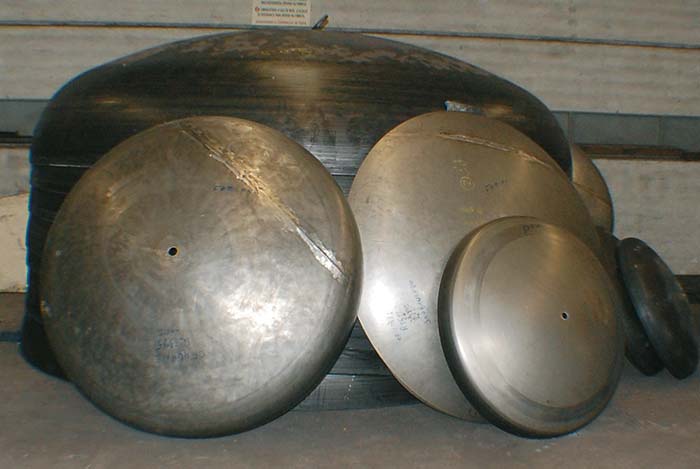

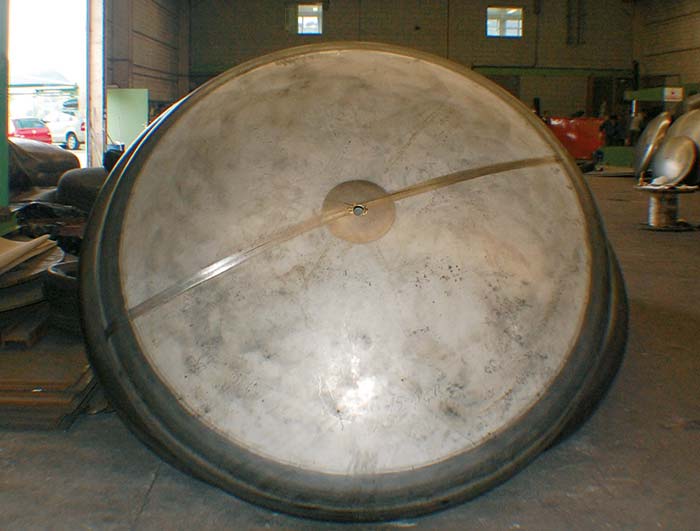

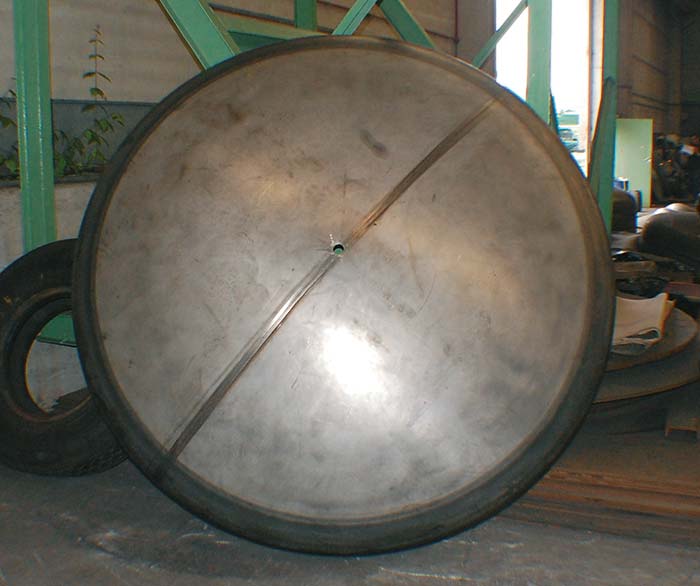

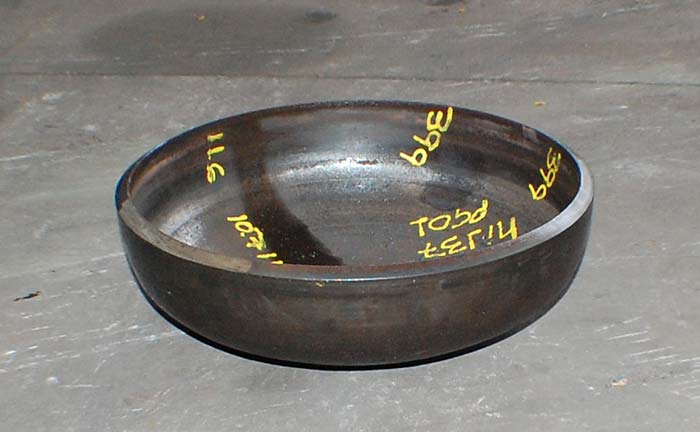

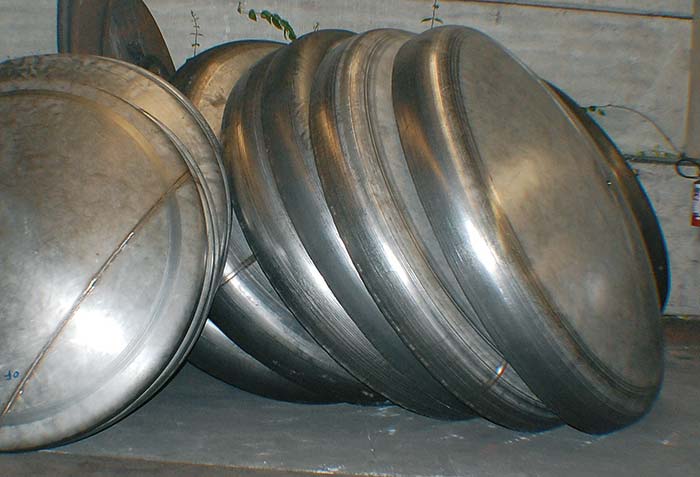

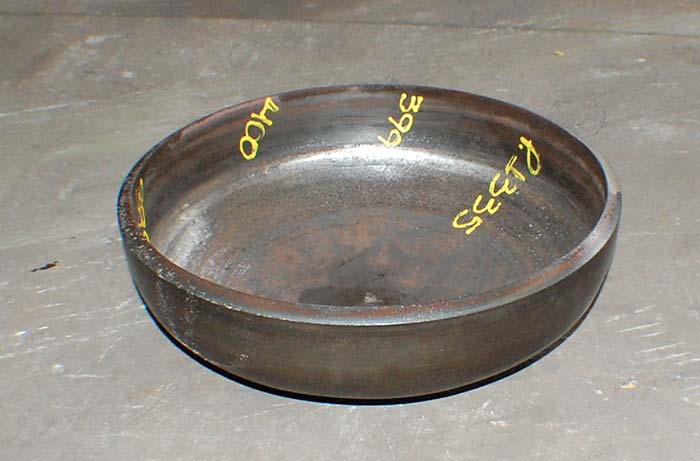

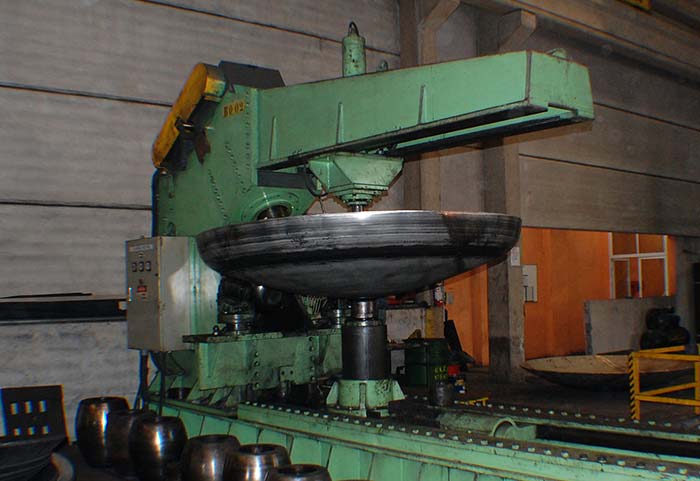

Metal 4

  • R = 1,2 a 1,40 D
  • D = 1.000mm, r = 20 a 40mm
  • D > 1.000mm, r = 40 a 60mm
  • D = 250 a 6.500mm
  • h1 = 15 a 30mm
  • e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
  • h2 e Ds (diâmetro do disco) = vide cálculo de tampos
  • Peso (Kg) = 6,28 Ds² e (Ds em m, ”e” em mm).

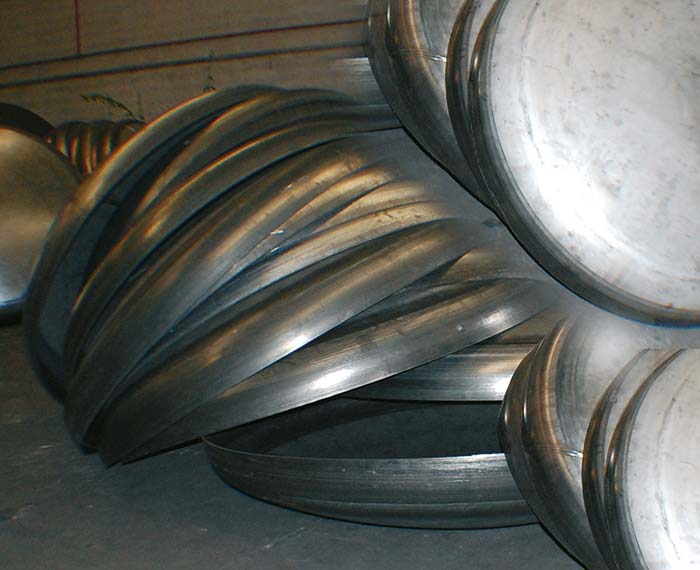

Metal 5

  • R = D
  • r = 0,033 D
  • D = 250 a 6500mm
  • h1 = 20 a 60mm
  • h2 = 0,153 D
  • V = volume = 0,07 D³
  • e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
  • Ds (diâmetro do disco) = 1,05D + 2h1 + 1,50e
  • Peso (Kg) = 6,28 Ds² e (Ds em m, ”e” em mm).

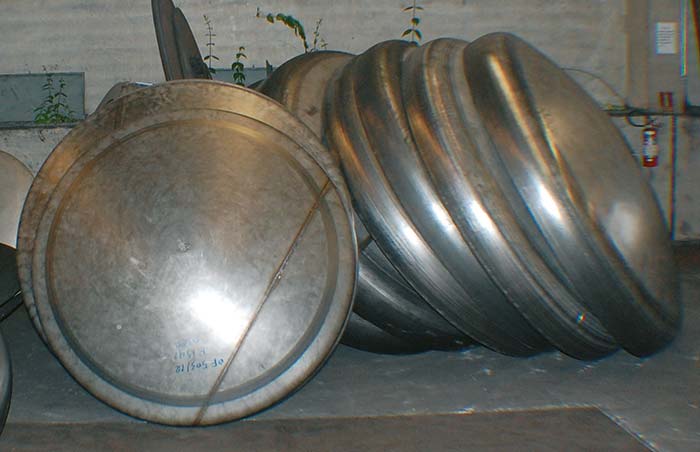

Metal 6 (ASME 6%)

  • R = D
  • r = 0,06 D
  • D = 250 a 6500mm
  • h1 = 15 a 60mm
  • h2 = 0,169 D
  • V = volume = 0,08 D³
  • e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
  • Ds (diâmetro do disco) = 1,08D + 2h1 + 1,0e
  • Peso (Kg) = 6,28 Ds² e (Ds em m, ”e” em mm).

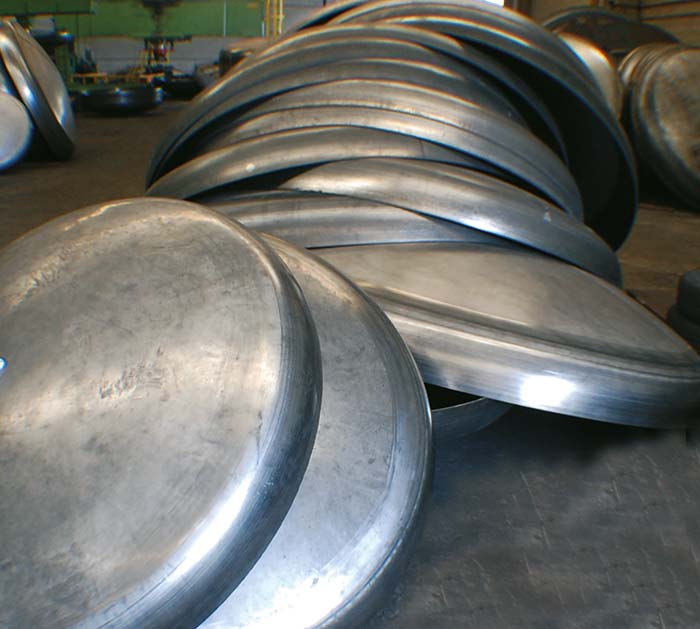

Metal 10 (Tipo Decimal ASME 10%)

  • R = D
  • r = 0,1 D
  • D = 250 a 6500mm
  • h1 = 15 a 60mm
  • h2 = 0,1937 D
  • V = volume = 0,1 D³
  • e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
  • Ds (diâmetro do disco) = 1,12D + 2h1
  • Peso (Kg) = 6,28 Ds² e (Ds em m, “e” em mm)

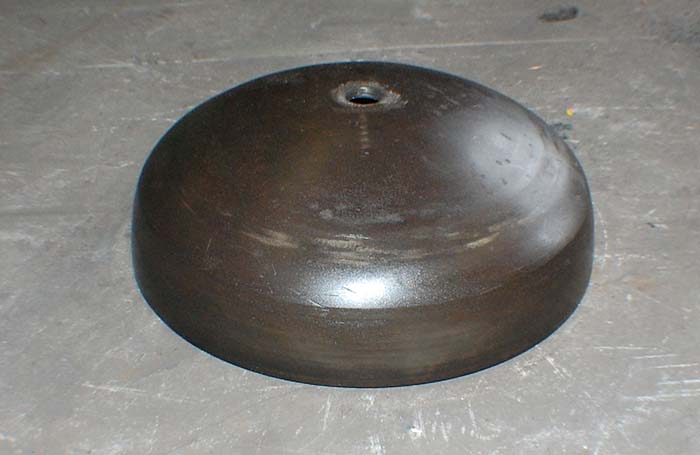

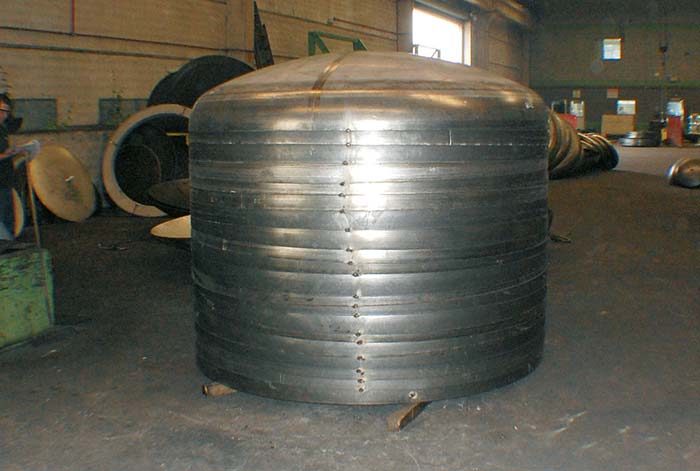

Metal 11 (Semi-elíptico ASME 2:1)

  • R = 0,825 D
  • r = 0,154 D
  • D = 400 a 4000mm (D < 400mm sob consulta)
  • h1 = 15 a 60mm
  • h2 = 0,25 D
  • V = volume = 0,13D³
  • e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
  • Ds (diâmetro do disco) = 1,18D + 2h1
  • Peso (Kg) = 6,28 Ds² e (Ds em m, “e” em mm)

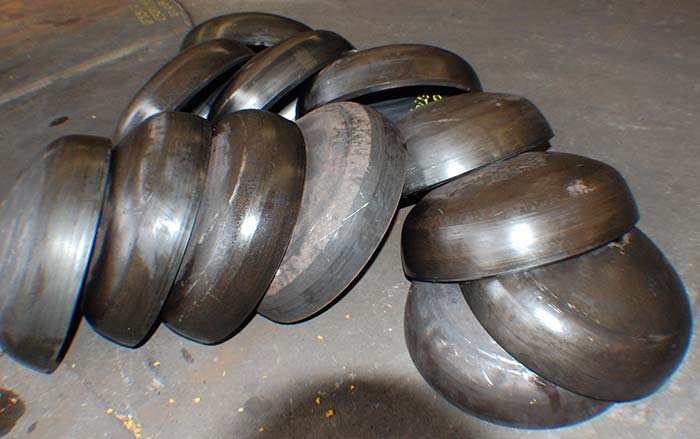

Metal 12 (Semi Elíptico ASME 2:1)

  • R = 0,904 D
  • r = 0,172 D
  • D = 400 a 4000mm (D < 400mm sob consulta)
  • h1 = 15 a 60mm
  • h2 = 0,25 D
  • V = volume = 0,133 D³
  • e = 2 à 25,4mm (A Inox) e 31,7mm (A Carbono)
  • Ds (diâmetro do disco) = 1,18D + 2h1
  • Peso (Kg) = 6,28 Ds² e (Ds em m, “e” em mm)

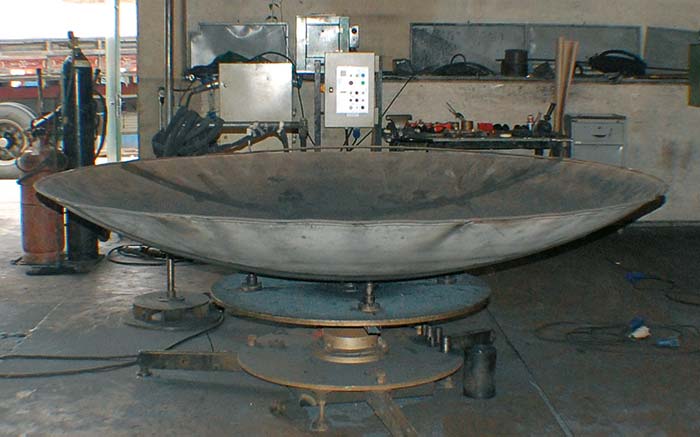

Somente Abaulado (SA)

  • R = D (ou, sob consulta)
  • D = 250 a 6800mm (ou qualquer diâm. em setores)
  • H = 0,134 D
  • e = 2,0 à 31,7mm
  • Ds (diâm. do disco) = 1,047D + 0,52e (p/ r ? D)
  • Peso (Kg) = 6,28 Ds² e (Ds em m, “e” em mm)
  • V = volume = 0,054 D³

Somente Bordeado (SB)

  • r = 10 à 140mm (ou, sob consulta)
  • D = 250 a 6500mm
  • h1 = 15 à 60mm
  • e = 2,0 à 31,7mm
  • Ds (diâm. do disco) = D + 1,14r + 1,57e + 2h1
  • V = volume = \pi Dr²/4 – 0,66 Dr²
  • Peso (Kg)= 6,28 Ds² e (Ds em m, “e” em mm)

Flangeado (FL)

  • R = D (ou, sob consulta)
  • b = 30 a 60mm
  • D = 300 a 6500mm
  • H = 0,134 D
  • e = 2,0 à 31,7mm
  • Ds (diâmetro do disco) = 1,047D + 0,52e + 2b
  • V = volume = 0,054 D³
  • Peso (Kg)= 6,28 Ds² e (Ds em m, “e” em mm)

Difusor (DF) – Tipo reverso

  • R = 1,4 D (ou, sob consulta)
  • r = 20 à 150mm
  • D = 300 a 6500mm
  • h1 = 20 a 40mm
  • h2= R + r + e - √(R + r + e)²
  • e = 1,5 à 31,7mm
  • Ds (diâmetro do disco) = 1,02D + r + 2h1
  • H = h1 + r + e
  • V = volume = (\pi/4 D² r – 0,65D . r²) – \pi (R . h2² – 0,33 . h2³)
  • Peso (Kg)= 6,28 Ds² e (Ds em m, “e” em mm)

Toricônico (TC)

  • Mão-de-obra somente raio de bordo
  • r = 20 à 200mm
  • D = 300 a 6500mm
  • H2 = 900mm (máximo)
  • e = 2 à 31,7mm

Desenvolvimento – Cálculo do Tampo Toricônico

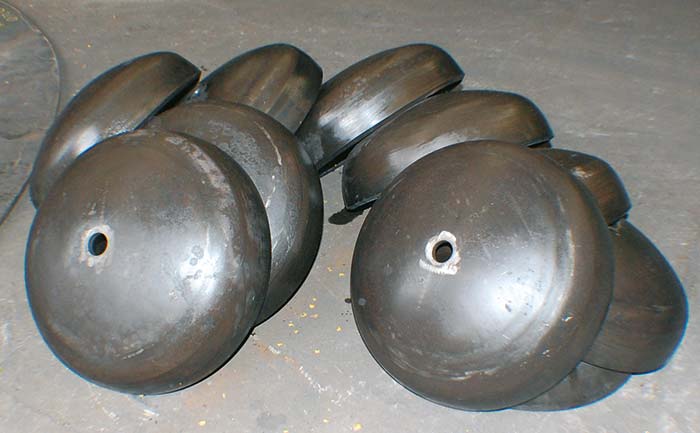

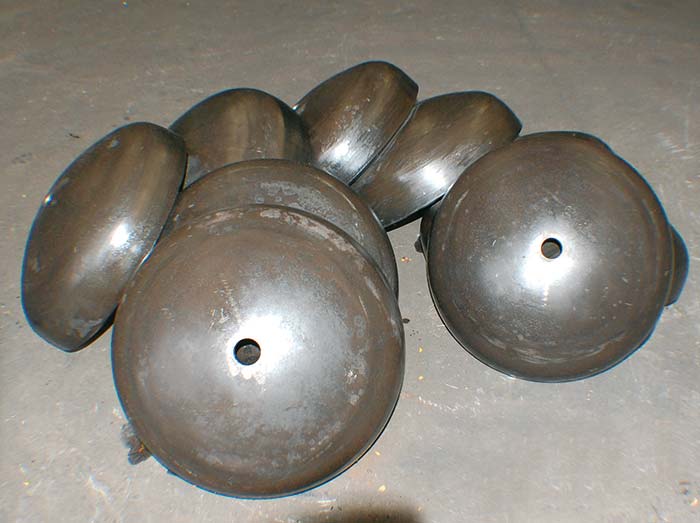

Semi – Esférico (SE) – Hemisférico

  • R = 0,5D
  • D = 300 à qualquer diâmetro em setores
  • e = 3 à 38,1mm
  • Ds (diâmetro do disco) = 1,42D
  • Peso (Kg) = 12,25 D² (D em m, “e” em mm)
  • Desenvolvimento – Determinação da calota central e gomos da semi-esfera
