Calotas industriais

Clique nas imagens para ampliar

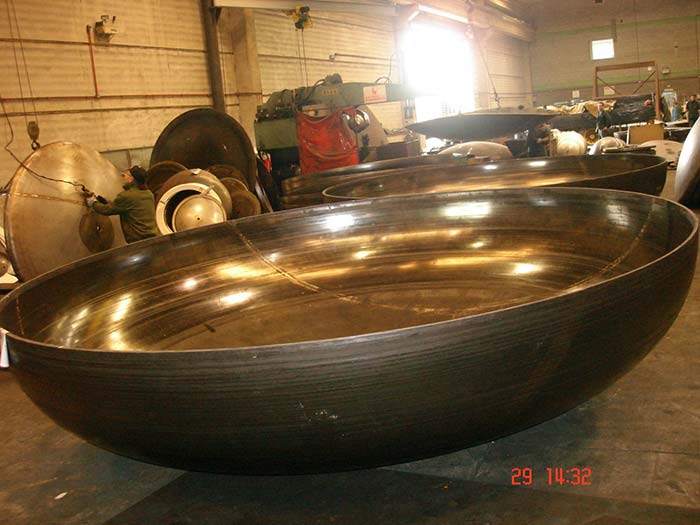

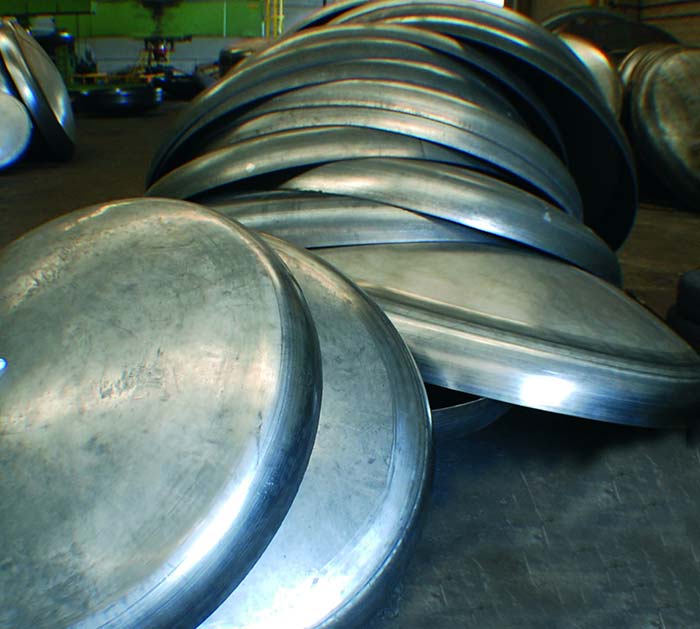

Calotas industriais atendemos Diâmetro 250mm até 6500mm, espessuras 2mm até 32mm para aço carbono e 25mm para aço carbono e 25mm aço inox.

Fabricamos tampos abaulados e bordeados como Calotas Industriais sendo em bandeja, tampo difusor, semi-esfera, tampos somente abaulados, tampos somente bordeados, tampos flangeados e fazemos bordeamento em cones.

Algumas aplicações de calotas Industriais Vasos de Pressão, tanques para Postos de Combustíveis, Autoclaves, Filtros Industriais, Implementos Agrícolas, Caldeirão Industriail, Compressores, Secadores de Ar, Betoneiras, Tanques Rodoviários, e mais uma infinidade de Aplicações em vários segmentos que utilizam Calotas Industriais.

Informações Técinicas que devem ser fornecidas pelo cliente para execução do serviço.

Calotas Industriais para uso comum e com características especiais.

Informe Diâmetro a ser utilizado se será Interno ou Externo ( D );

Quantidade de Peças para Orçamento ;

Tipo ou Modelo das Calotas Industriais ;

Informe qual a parte reta ( h1) ;

Importante Especificar qual o Material ;

Espessura Nominal;

Espessura Mínima pós-conformação;

Informe em sua solicitação de Orçamento para Calotas Industriais se será nescessario Tartamento térmico como : Recozimento Pleno, Alívio de tensões, etc...

Tratamento Térmico : O Tampo, a critério do cliente, poderá ter tratamento térmico entre as operações e / ou no término da execução.

Poderá ser providenciado pela Metal Tampos ou pelo cliente.

Dependendo das características do material, mesmo o cliente não especificando, poderá haver nescessidade de tratamento para execução adequada da peça.

Neste caso, o cliente será comunicado a fim de ser providenciada sua remessa para aquela finalidade.

Tolerância ( se diferente da STDs).

Norma referência.: ASME - SEC - VIII DIV. 1 UG - 81 DIN - 28011 / 13

1. Tampos

Metal : 4; 5; 6; 10; 11 e 12

2. Altura

(h1 + h2) + 0,015 De ou 10 mm ( maior valor )

3. Perímetro ( De )

De: 300 a 1000 +/- 0,5% De

De : acima de 1000 mm + 0,5% De - 0,25% De

4. Ovalização ( out of roudness)

2 ( Dmax. - Dmin.) x 100 < 1% ( Dmax. + Dmin.)

5. Forma (perfil)

A superfície interna do tampo não deve desviar para o lado externo da forma especificada, mas que 1,25% do diâmetro Interno e para o lado Interno, mais que 0,625% de D.

Diferença máxima = Df = 0,0125 D ( lado externo )

Diferença máxima = Df = 0,00625 ( lado Interno )

6. Redução aproximada de espessura na fabricação Re

( Metal Tampos)

Obs.: Os valores da tabela abaixo são orientativaos e para aço Carbono resistência a tração 50.000 a 60.000 psi ( 3500 a 4200 kg/ cm²).
