A Metal Tampos Atender serviço para Calotas Abaulados, nosso seguimento esta no Mercado à 16 anos, trabalhando com qualidade e Melhorando a cada Tempo para Conquistar mais Clientes que utilizem serviços para Calotas Abaulados.

Calotas Abaulados para Empresas voltadas psrs Indústrias químicas, petroquímicos, farmacêutica, alimentícia, construção naval, construção civil, cervejaria, usina de álcool, acúcar e biodiesel. Desde de Outubro de 1999, vem no mercado, por desenvolver trabalhos com grande praticidade e flexibilidade nas negociações, buscando assim, atender as reais necessidades de seus clientes Utilizem Calotas Abaulados e colaboradores.

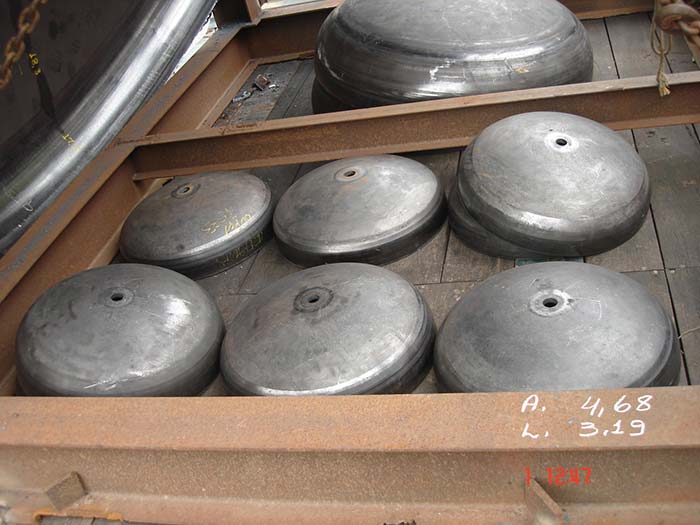

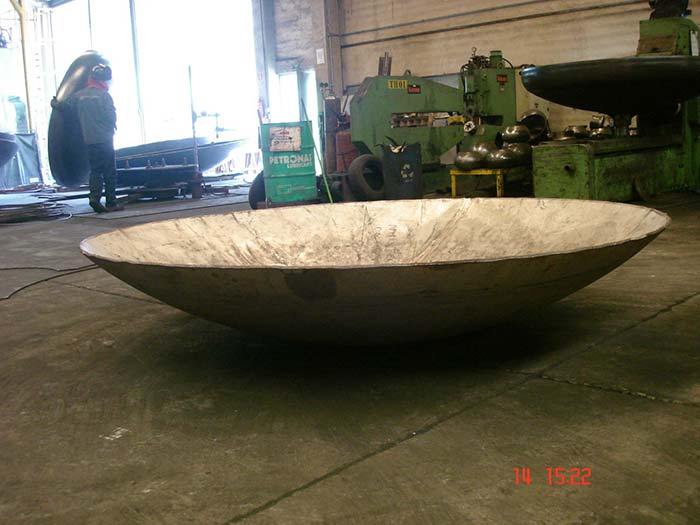

Calotas Abaulados ( SA )

R = D ( ou, sob Consulta );

D = 250 a 6800 mm ( ou qualquer diâm. em setores );

H = 0,134 D ;

e = 2,0 a 31,7 mm ;

Ds ( diâm. do disco ) = 1,047D + 0,52e ( p/ r diferente D, vide a pág. 9 em Nosso catalogo );

Peso ( kg ) = 6,28 Ds² e ( Ds em m, "e" em mm ) ;

• V volume = 0,054 D³

Nossa propostas solicitamos ao Cliente que utiliza Calotas Abaulados enviar através de e-mail cristina@metaltampos.com.br suas especificações, assim Elaboramos Nossa Proposta Tecnica Comercial e detalhamos as informaçoes de Acordo com a Capacidade para Conformar Calotas Abaulados .

Temos ISO 9001 2008 Implantada na Metal Tampos .

Para atender em setores Indicamos Consultar a Determinação da Calota Central e gomos da semi-esfera :

A Semi-esfera é Constituida de uma calota central, 3 ou mais gomos ( segmentos), os quais são prensados e cortados posteriormente para montagem.

Os segmentos têm a Forma trapezoidal, com dimensões aproximadas, com folgas, para reajuste posterior.

Desenvolvimento da calota central ( ds )

Determina-se F = d/2R

• Acha-se F¹ na Tabela 4 para cálculo tampos, substitui-se na fórmula abaixo:

ds = 1,026 x F¹ x R

No caso de adotar : d = 0,5D ds PI 0,5237 D

Desenvolvimento dos segmentos

Com o valor de 2F, determina-se, utilizando a tabela abaixo, os diversos fatores que multiplicados po " R ", resultam as medidas H, B, b e h.

Acrescenta-se para os três primeiros, uma folga de aproximadamente 40 mm e para o último, 20 mm.

Exemplo:

Dimensionamento de meia-esfera com  D = 2100 mm, nº de segmentos ( n ) = 8.

1. Calcula-se F= 962 / 2 x 1050 = 0,458; f1 = 0,9274

(Tabela para cálculo de tampos)

ds = 1,026 x 0,9274 x 1050 PI 1000 mm.

2. Com os valores: 2F = 0,91 ( valor mais próximo, 0,90) e n = 8, determina-se os fatores para os cálculos de:

H (f = 1,15 ), B (f = 0,81 ), b (f = 0,44 ) e h (f = 0,28 ).
